Рифей Полюс

Описание

Технические характеристики

Документация

Полезная информация

Выпускаемая продукция

Модификации

Цена: 2 730 000,00 руб.

«Рифей-Полюс» является высокопроизводительным комплексом, работающим в полуавтоматическом режиме.

Разработчики комплекса «Рифей-Полюс» ставили перед собой задачу создать оборудование, которое бы выпускало широкий ассортимент бетонных строительных материалов путем объемного вибропрессования, и с этой задачей они замечательно справились. Эта линия позволяет из жесткой бетонной смеси производить стеновые и облицовочные камни, тротуарную плитку, садовые решетки, элементы инженерных конструкций и городского благоустройства и множество других изделий. Геометрические размеры выпускаемой продукции ограничиваются площадью зоны формирования вибропресса, в данном случае ее размеры составляют 1000×500 мм, и высотой в 50-250 мм.

«Рифей-Полюс» является высокопроизводительным комплексом, работающим в полуавтоматическом режиме.

При создании данного оборудования разработчики учли тот факт, что зачастую оно эксплуатируется в регионах со слабо развитой инфраструктурой строительной индустрии, поэтому все его комплектующие однотипны и не являются дефицитным товаром. В работе вибропресса используется ударная или, иначе говоря, шоковая вибрация. Благодаря этой технологической инновации готовые изделия имеют довольно высокое качество.

Линия «Рифей-Полюс», наряду с линией «Рифей-Буран» - единственное доступное оборудование в России, способное изготавливать дорожный бордюр 300х150х1000 в соответствие со всеми требованиями ГОСТа.

Формообразующая оснастка комплекса «Рифей-Полюс» при необходимости может быть легко и быстро заменена. Чтобы перенастроить его на производство других изделий следует посредством специального грузоподъемного механизма извлечь матрицу и установить новую. Вся процедура обычно занимает не более 1 часа.

Технические характеристики комплекса Рифей-Буран

Производительность*:		Зона формируемых изделий	500x1000 мм
камень пустотелый 390х190х188 мм	425 шт./ч	Высота формируемых изделий	50–250 мм
плитка тротуарная 200х100 мм кв. м	50 кв. м/ч	Размеры поддона для формования	1150х600 мм
камень бордюрный 1000×300×150 мм	70 шт./ч	Цикл формования	30–50 сек.
Габаритные размеры комплекса:		Потребляемая электроэнергия:
длина	7400 мм	напряжение	380 В
ширина	8400 мм	частота	50 Гц
высота	3000 мм	установленная мощность	33,0 кВт
Масса	7,5тонн	Персонал	3-5 человек*

* – данные зависят от уровня организации производства и способа механизации вспомогательных работ

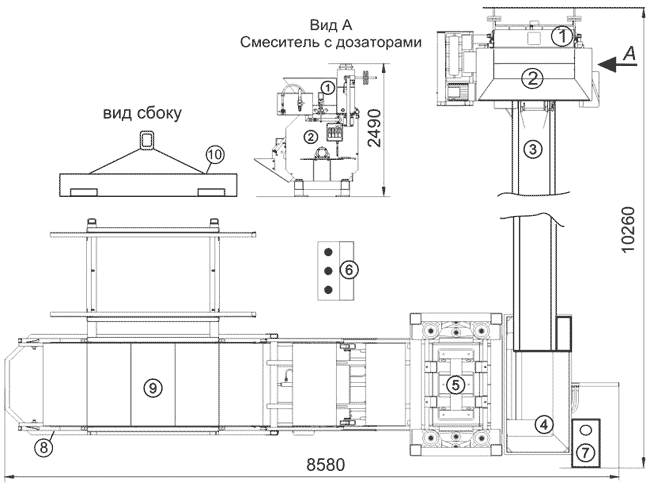

Схема линии "Рифей-Полюс":

Особенности вибропрессующего оборудования «Рифей-Полюс»:

Базовая комплектация вибропрессов «Рифей-Полюс» включает следующие компоненты:

дозатор воды и компонентов
смеситель
транспортёр для подачи готовой смеси в бункер вибропресса
модуль загрузки смеси
вибропресс с пультом управления и насосной установкой
модуль подачи поддонов
стеллажи с траверсой для их перемещения\
поддоны для вылеживания изделий
пуансон-матрица СКЦ 1

Паспорт Рифей-Полюс
PDF, 4.6 MБ

Формовочный поддон для комплекса Рифей-Полюс
PDF, 220.5 Кб

Стеллаж для формовочных поддонов комплекса Рифей-Полюс
PDF, 330.7 Кб

Указание о фундаменте комплекса Рифей-Полюс
PDF, 414 Кб

Бизнес-планы для комплекса Рифей-Полюс

Производство бордюра
PDF, 267.3 Кб

Производство тротуарной плитки
PDF, 265.9 Кб

Производство шлакоблока
PDF, 267.2 Кб

Камень стеновой пустотелый СКЦ-1 (Код: 101)	Камень стеновой полнотелый СКЦ-1 (Код: 102)	Камень перегородочный 120мм (Код: 108)

Камень перегородочный 90мм (Код: 109)	Кирпич стеновой утолщенный (Код: 110)	Камень стеновой с щелевой фаской (Код: 130)

Камень стеновой с круглыми пустотами (Код: 151)	Камень стеновой двухпустотный (Код: 158)	Камень стеновой рядовой (Код: 183)

Камень стеновой угловой (Код: 184)	Ригель равнобокий (Код: 187)	Ригель неравнобокий (Код: 189)

Ригель неравнобокий с рельефом (Код: 191)	Камень пилястра рядовой с рельефом (Код: 192)	Камень пилястра угловой с рельефом (Код: 192)

Камень стеновой полнотелый с канавкой для раскола (Код: 197)	Камень стеновой пустотелый "Термоблок" (Код: 216)	Плита тротуарная ПТ Ш 22-19 "Шестигранник" (Код: 401)

Плита тротуарная ПТ К 19-16 "Катушка" (Код: 403)	Плита тротуарная 1Ф9.7 "Толстушка" (Код: 405)	Плита тротуарная ПТ Р 33-19 "Ромб" (Код: 407)

Плита тротуарная "Волна" (Код: 419)	Плитка тротуарная "Шестигранник вытянутый" (Код: 421)	Плита тротуарная "100х200" (Код: 430)

Плитка тротуарная 250х250 (Код: 447)	Плитка тротуарная "Прямоугольная 250x82" (Код: 449)	Лоток средний (Код: 605)

Камень бордюрный БК-4 (Код: 614)	Камень бордюрный (Код: 615)	Камень бордюрный БК-5 (Код: 616)

Проступь (Код: 628)

Установка «Рифей-Полюс» работает по принципу полусухого вибропрессования. Минимальный набор оборудования включает вибропресс и смеситель, и при необходимости его дополняют другими узлами до комплектации мини-завода. Сменная формообразующая оснастка (пуансон-матрица) позволяет изготавливать разнообразные изделия, используемых в строительстве, реставрации и ремонте зданий и сооружений.

Для размещения станка, складов готовой продукции, сырья необходим участок не менее 250 м², причем располагаться площадка может как в крытом помещении с высотой потолков минимум 3 м, так и вне стен здания (если температура окружающей среды составляет от +5^о С до +45^о С). На установку всей линии, начиная с подготовки фундаментных колодцев и заканчивая подключением коммуникаций, требуется 1-2 недели. Пусконаладочные работы выполняются специалистами компании, производящей данное оборудование, и осуществляются в срок от 3 до 14 дней, что зависит от количества матриц.

Состав смеси для вибропрессования включает следующие ингридиенты: вода, вяжущее (обычно цемент) и заполнитель (любой материал – песок, щебень, керамзит и т.п., сохраняющий при смешивании с цементом заданную форму).
