Рифей Универсал М

Описание

Технические характеристики

Документация

Полезная информация

Выпускаемая продукция

Модификации

Цена: договорная

СНЯТ С ПРОИЗВОДСТВА, рекомендуем более совершенную модель "Рифей-Удар"

Предназначение вибропрессующей линии «Рифей-Универсал» – производство стеновых материалов и ряда элементов благоустройства на основе метода полусухого вибропрессования.

Это высокопроизводительная механизированная линия, которая подходит для предприятий средней мощности. Поменяв матрицы можно быстро переналадить оборудование на производство других видов изделий, причем эта процедура займет не более 1 часа. Он прост в обслуживании и управлении, что позволяет не предъявлять чрезмерно высоких требований к квалификации персонала, работающего с ним. Сам комплекс довольно компактен: при длине в 7 м, его ширина составляет 5 м, а высота – 2,6 м.

Линия «Рифей-Универсал» отличается хорошей ремонтопригодностью, что обеспечивается применением однотипных недефицитных комплектующих и удобным доступом к каждому агрегату. Благодаря этому данный комплекс можно эксплуатировать также в тех регионах, где инфраструктура стройиндустрии слабо развита.

Стоит отметить тот факт, что линия может работать в автономном режиме, что дает возможность осуществить ее монтаж и наладить производство, как на строительной площадке, так и в полевых условиях. Все, что требуется для функционирования комплекса, – это стабильная подача воды и электроэнергии. Для автономной работы «Рифей-Универсал» укомплектован всеми необходимыми агрегатами: вибропресс, смеситель, дозатор, загрузчик смеси, накопитель, электрошкаф и маслостанцию.

Данная линия позволяет применять в качестве заполнителя практически любые материалы, имеющиеся в данной местности: это может быть зола, песок, шлак, опилки, керамзит, отсевы щебня. Основное требование к используемым материалам – способность после смешивания с вяжущим веществом (чаще всего, это цемент) обретать и сохранять определенную форму.

Технические характеристики комплекса Рифей-Универсал

Производительность*:		Зона формируемых изделий	780x390 мм
камень пустотелый 390х190х188 мм	290 шт./ч	Высота формируемых изделий	60–230 мм
плитка тротуарная 200х100 мм кв. м	24 кв. м/ч	Размеры поддона для формования	900х450 мм
камень бордюрный 1000×300×150 мм	60 шт./ч	Цикл формования	30–70 сек.
Габаритные размеры комплекса:		Потребляемая электроэнергия:
длина	7000 мм	напряжение	380 В
ширина	5000 мм	частота	50 Гц
высота	2600 мм	установленная мощность	18,5 кВт
Масса	4,6 тонн	Персонал	3 человека*

* – данные зависят от уровня организации производства и способа механизации вспомогательных работ

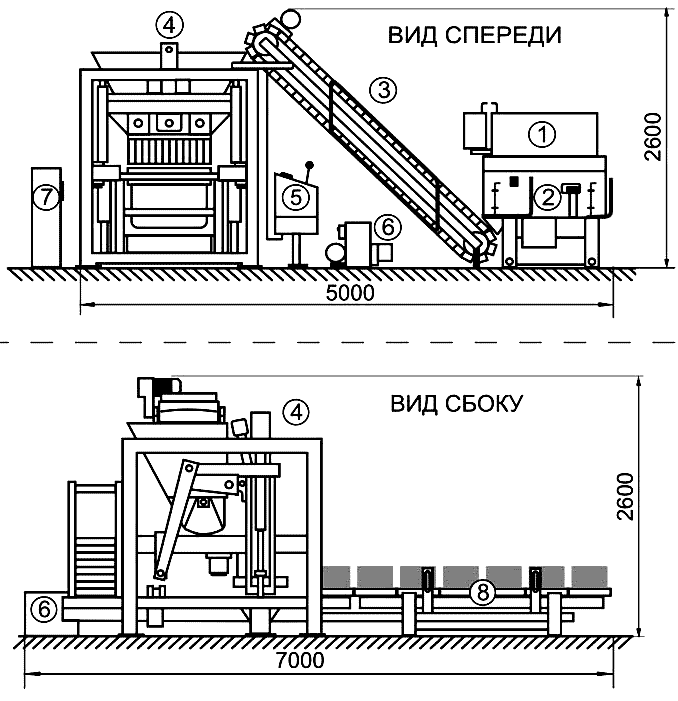

Схема линии "Рифей-Универсал М":

Оборудование для изготовления шлакоблоков под маркой «Рифей-Универсал» в базовой комплектации имеет следующие элементы:

Объемный дозатор для вяжущего, заполнителя и воды
Смеситель объемом 300 литров
Транспортер для подачи смеси в бункер вибропресса
Пульт управления линией
Маслостанция
Электрошкаф
Накопитель поддонов с отформатированными изделиями
Кассета с поддонами
объемный дозатор, основная функция которого сводится к расчету загружаемого вяжущего вещества, воды и заполнителя;
смеситель роторного типа, смешивающий компоненты бетонного раствора и подающий готовую смесь на ленту транспортера;
транспортер, доставляющий готовую бетонную смесь непосредственно в бункер;
вибропресс, на поддоне которого формируются готовые изделия и затем отправляются на накопитель;
накопитель, на котором готовые бетонные элементы собираются на поддонах и по 6 штук складываются в съемные стеллажи;
маслостанция, обеспечивающая работу всего оборудования за счет создания нужного давления в гидравлической системе пресса.
пуансон-матрица СКЦ 1

Паспорт Рифей-Универсал М
PDF, 2.9 MБ

Формовочный поддон для линии Рифей-Универсал М
PDF, 2.5 MБ

Кассета для формовочных поддонов линии Рифей-Универсал М
PDF, 2.5 MБ

Стеллаж для формовочных поддонов линии Рифей-Универсал М
PDF, 129.1 Кб

Указание о фундаменте линии Рифей-Универсал М
PDF, 413.4 Кб

Бизнес-планы для комплекса Рифей-Универсал М

Производство тротуарной плитки
PDF, 262.9 Кб

Производство шлакоблока
PDF, 264.8 Кб

Камень стеновой пустотелый СКЦ-1 (Код: 101.5)	Камень стеновой полнотелый СКЦ-1 (Код: 102.5)	Камень цокольный рядовой «Растр ломаный» (Код: 105.5)

Камень цокольный угловой «Растр ломаный» (Код: 106.5)	Камень перегородочный 120мм (Код: 108.5)	Камень перегородочный 90мм (Код: 109.5)

Кирпич стеновой утолщенный (Код: 110.5)	Камень облицовочный ломаный СКВ-2-Д (Код: 112.5)	Камень карнизный "Сапожок" (Код: 115.5)

Камень карнизный "Сандрик" (Код: 116.5)	Плитка облицовочная с фаской (Код: 129.5)	Камень стеновой с щелевой фаской (Код: 130.5)

Камень декоративный облицовочный СКВ-7 (Код: 132.5)	Камень столбовой круглый (Код: 133.5)	Камень стеновой с круглыми пустотами (Код: 151.5)

Камень стеновой двухпустотный (Код: 158.5)	Камень стеновой 2-х пустотный ломаный угловой (Код: 171.5)	Камень стеновой 2-х пустотный ломаный рядовой (Код: 172.5)

Камень стеновой полнотелый с канавкой для раскола (Код: 197.5)	Камень стеновой пустотелый "Термоблок" (Код: 216.5)	Плита тротуарная ПТ Ш 22-19 "Шестигранник" (Код: 401.5)

Плита тротуарная ПТ П 25-12 "Прямоугольная 250х123" (Код: 402.5)	Плита тротуарная ПТ К 19-16 "Катушка" (Код: 403.5)	Плита тротуарная 1Ф9.7 "Толстушка" (Код: 405.5)

Плита тротуарная ПТ Р 33-19 "Ромб" (Код: 407.5)	Плита тротуарная "Квадрат 39" (Код: 408.5)	Решетка ДК-2 "Прямая" (Код: 409.5)

Решетка садовая (Код: 410.5)	Плита тротуарная "Квадрат 19" (Код: 411.5)	Лоток глубокий (Код: 412.5)

Плита тротуарная "Волна" (Код: 419.5)	Плитка тротуарная "Шестигранник вытянутый" (Код: 421.5)	Желобок (Код: 426.5)

Плита тротуарная "100х200" (Код: 430.5)	Решетка газонная косая (Код: 439.5)	Плитка тротуарная "Прямоугольная 250x82" (Код: 449.5)

Вазон В-4 "Растр" (Код: 601.5)	Лоток средний (Код: 605.5)	Камень парапетный (Код: 610.5)

Камень бордюрный БК-1 (Код: 611.5)	Вазон "Усиленный" В-2 (Код: 613.5)	Камень бордюрный БК-4 (Код: 614.5.5)

Камень бордюрный БК-5 (Код: 616.5)	Вазон В-3 "Зеленая стена" (Код: 617.5)	Камень столбовой (Код: 622.5)

Метод полусухого вибропрессования, реализованный в оборудовании «Рифей-Универсал М», позволяет выпуск широкого ряда стройматериалов из бетона. Исходя из того, какая была установлена формообразующая пуансон-матрица, на данной линии могут быть изготовлены стеновые камни полнотелые и пустотелые, облицовочные и бордюрные камни, тротуарная плитка, поребрики и т.п. Всего три компонента используется при составлении производственной смеси: вода, вяжущее (цемент) и заполнитель (песок, золы, керамзит, опилки и т.п.).

Станок может быть установлен и эксплуатироваться как в помещении, высота потолка которого составляет не менее 3,5 м, так и на открытой площадке. Рабочий диапазон температуры равен +5^о С - +45^о С. Площадь для размещения вибропресса, склада сырья и склада готовых изделий должна быть минимум 160 м².

Установка и запуск линии потребует 7-14 дней, в течение которых будут подготовлены фундаментные колодцы, осуществлен монтаж оборудования, подключены коммуникации. Для проведения пусконаладочных работ нашим специалистам понадобится еще 3-14 дней: продолжительность определяется количеством приобретенных матриц.
